關于組織2017年2003网站太阳集团校内大學生電子設計公開賽及校内選拔的通知
大學生電子設計競賽是為培養在校大學生的創新能力、協作精神、動手能力，加強工程實踐素質的訓練，推動課外科技活動的開展而倡導的學科競賽。為了更好地參加今年的全國大學生電子設計競賽，提早做準備，我校啟動2017年2003网站太阳集团校内大學生電子設計公開賽及校内選拔、組織工作。現将有關事項通知如下：
一、 大賽意義
大學生電子設計競賽是教育部倡導的大學生學科競賽之一，是面向大學生的群衆性科技活動，目的在于推動高等學校促進信息與電子類學科課程體系和課程内容的改革，有助于高等學校實施素質教育，培養大學生的實踐創新意識與基本能力、團隊協作的人文精神和理論聯系實際的學風；有助于學生工程實踐素質的培養、提高學生針對實際問題進行電子設計制作的能力；有助于吸引、鼓勵廣大青年學生踴躍參加課外科技活動，為優秀人才的脫穎而出創造條件。
二、組織機構
此項活動由2003网站太阳集团教務處主辦，2003网站太阳集团承辦，并成立競賽組委會，負責校内公開賽的組織和評審，推薦學生參加2017年全國大學生電子設計競賽。
三、參加對象 14級以下全體在校大學生以3人為一組組隊公開參賽形式。
四、選拔方式
參賽同學充分發揮創造力，以所學的知識，以電子電路（含模拟和數字電路）應用設計為主要内容，可以涉及模-數混合電路、單片機、射頻電路、可編程器件、嵌入式系統、EDA軟件工具和PC機（主要用于開發）的應用，完成所選題目的任務。3月10日在競賽交流群、電氣學院官網等發布校内公開賽題目（四個題目任選一題。大緻分為電力電子技術、儀器儀表、通信電子及運動控制等四個方向）。3月25日進行參賽作品的測試及現場答辯。
五、評獎
組委會根據測試評審結果評出校級一、二、三等獎。選拔20－30隊左右（最好每個方向4至5個隊左右，成績好的方向可适當增加入選隊數），并進一步指導培訓參加2017年全國大學生電子設計競賽。
2003网站太阳集团
2017-3-9
選拔參考題目
(題A)法拉電容供電LED燈驅動電源
任務及要求：
1、将1F/5V的超級電容充電到3V，将設計的驅動電路接入，給2顆型号為5630的白色LED供電。連接示意圖如下：
2、驅動電路隻能使用二極管、三極管、場效應管、運算放大器、電容、電阻、電感、單片機等設計（種類可以少，不能增加）。
3、整個驅動電路的質量不超過50克。每超過10克扣2分。
4、測試評價方法：以LED燈點亮時間長短為評價指标。
附：LED燈參數：功率為0.5W，電流150mA，點亮電壓約3.0-3.6V。
(題B)信号發生器及相位差計
一、基本要求
A、具有正弦交流信号輸出功能：
（1）頻率範圍100Hz～2KHz，可通過鍵盤設定，步進100Hz，頻率誤差小于10Hz。
（2）輸出正弦信号有效值1.00Vrms，無明顯失真，全頻段幅值誤差小于5%。
（3）輸出阻抗小于10Ω，能驅動100Ω負載。
B、具有相位差測量功能：
（4）具有雙路被測交流信号輸入，靈敏度100mVrms，輸入阻抗大于100KΩ。
（5）相位差測量範圍0°～180°，分辯率5°，誤差不超過±10°。
二、擴展要求
（1）頻率步進出10Hz，誤差不超過±2Hz。
（2）相位測量範圍擴展到-180°～+180°，分辯率1°，誤差不超過±3°。
（3）具有自動掃描功能，自動完成100Hz～2KHz掃描，并顯示相頻特性曲線。
（4）其它功能，自由發揮（如具有對數據坐标切換，網絡類型判别等）。
(題C)闆式倒立擺控制裝置
一、任務
設計并制作一個闆式倒立擺控制裝置，通過對風扇轉速的控制，調節風力大小，改變闆式倒立擺轉角θ，并保證不讓闆式倒立擺倒下，如圖1所示。
圖1 控制裝置示意圖
控制對象為闆式倒立擺，其的尺寸如圖2所示。

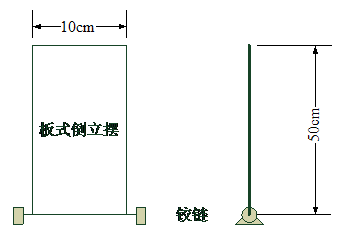

圖２ 闆式倒立擺
二、要求
1. 基本要求
(1) 用手轉動闆式倒立擺時，能夠數字顯示轉角θ。顯示範圍為0~10°，分辨力為1°，絕對誤差≤2°。
(2) 通過操作鍵盤控制風力大小，使轉角θ能夠在2~10°範圍内變化，并要求實時顯示θ。
2. 發揮部分
通過操作鍵盤控制風力大小，使闆式倒立擺轉角θ穩定在0°±5°範圍内的任意指定值。要求控制過程在10秒内完成，實時顯示θ。
三、說明
(1) 調速裝置自制。
(2) 風扇選用台式計算機散熱風扇或其他形式的直流供電軸流風扇，但不能選用帶有自動調速功能的風扇。
(3) 闆的材料和厚度自定，固定軸應足夠靈活，不阻礙闆運動。闆形式及具體制作尺寸如圖2所示。
(題D)自動增益控制放大器
一、任務：
用運算放大器設計一個電壓放大電路，其輸入阻抗不小于100kΩ，輸出阻抗不大于1kΩ，并能夠根據輸入信号幅值切換調整增益。
二、要求：
1. 基本要求：
(1) 放大器帶寬不窄于0~100kHz，放大器具有0.2、0.5、2、5四檔增益并能夠以數字方式切換增益；
(2) 測量并顯示輸入、輸出信号幅度及當前放大器增益；
(3) 輸入一個幅度為0.1~5V的可調直流信号時，要求放大器輸出信号電壓在0.5~2V範圍内，設計電路根據輸入信号的情況自動調整到相應的最大增益。
2. 提高要求：
(1) 設計自動增益控制放大器，當輸入直流信号幅度在0.1~5V變化時，放大器輸出幅度控制在1V±0.2V；
(2) 當輸入一個頻率不超過100kHz、幅值範圍為0.1~10V（Vpp）的交流信号時，要求放大器輸出信号電壓控制在1V±0.2V（Vpp）的範圍内；
(3) 其它創新發揮。
